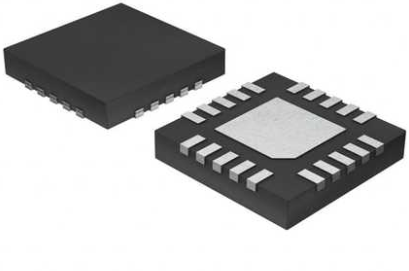

MAX77831是2.5V-16V输入18W输出的高效降压-升压转换器.当采用内部反馈电阻时器件的默认输出电压是5V.当采用外接反馈电阻时,也可以配置成3V和15V间任何电压,输出电压通过I2C接口动态进行调整,而器件仅工作在增强PWM(FPWM)模式.SEL引脚允许单个外接电阻进行四个不同的I2C接口从寻址,四个不同开关电流设限阈值,一种在外接/内部反馈电阻之间选择.

开关电流设限阈值允许使用更小的尺寸和更小的外接元件.采用外接反馈电阻有更宽的输出电压范围和定制化输出电压.输入电压为2.5V到16V,默认开关频率1.8MHz,通过I2C接口可选择1.5MHz和1.2MHz.具有软起动和多种保护特性如欠压锁住(UVLO),过流保护(OCP),过压保护(OVP)以及热关断(THS).2.86mm x 2.06mm 35 WLP封装,主要用在高达16V的非电池供电应用以及带EN控制的高达16V的电池供电应用.

电压启动回路： ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

输出电压反馈：当负载工作时，反馈采样电压，起到稳定逆变器电压输出的作用。

MAX77831是2.5V-16V输入18W输出的高效降压-升压转换器.当采用内部反馈电阻时器件的默认输出电压是5V.当采用外接反馈电阻时,也可以配置成3V和15V间任何电压,输出电压通过I2C接口动态进行调整,而器件仅工作在增强PWM(FPWM)模式.

SEL引脚允许单个外接电阻进行四个不同的I2C接口从寻址,四个不同开关电流设限阈值,一种在外接/内部反馈电阻之间选择.这四种开关电流设限阈值允许使用更小的尺寸和更小的外接元件.采用外接反馈电阻有更宽的输出电压范围和定制化输出电压.

输入电压为2.5V到16V,默认开关频率1.8MHz,通过I2C接口可选择1.5MHz和1.2MHz.具有软起动和多种保护特性如欠压锁住(UVLO),过流保护(OCP),过压保护(OVP)以及热关断(THS).2.86mm x 2.06mm 35 WLP封装,主要用在高达16V的非电池供电应用以及带EN控制的高达16V的电池供电应用.

(素材来源：eccn和ttic.如涉版权请联系删除。特别感谢）
