双核STMicroelectronics STM32H747微控制器，能够同时运行高级代码和实时任务。STM32H747处理器的480 MHz Arm® Cortex®-M7核心与240 MHz Arm Cortex M4核心通过远程过程调用机制进行通信，该机制允许每个处理器无缝调用另一个处理器上的函数。两个处理器共享所有片内外设并可以运行以下程序：基于Arm Mbed™ 操作系统的Arduino 内置例程 (sketches) 、本地Mbed应用程序、MicroPython、JavaScript（通过解释器）和TensorFlow™ Lite。

Portenta可以像任何其他嵌入式微控制器板一样运行，也可以作为嵌入式计算机的主处理器。工程师可以通过STM32H747处理器的GPU将开发板连接到外部显示器。板载Murata Type 1DX无线模块可同时支持Wi-Fi、 经典蓝牙和低功耗蓝牙连接。Wi-Fi接口可以作为接入点 (AP)、站 (STA) 或双模同步AP/STA，传输速率高达65 Mbps。该板通过与MKR兼容的连接器或两个80引脚高密度连接器支持UART、SPI、以太网和I²C等有线接口，确保了出色的可扩展性，可广泛应用于多个领域。

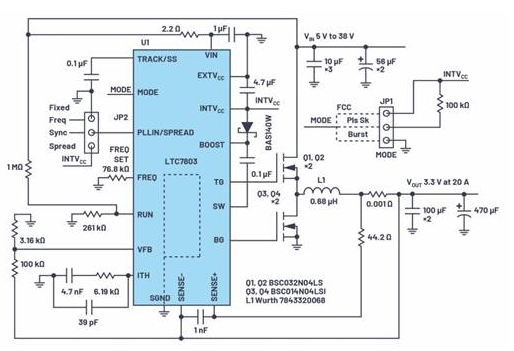

转换器从5 V至38 V输入轨提供3.3 V电压和20 A。电驱动系统包括MOSFET Q1至Q4、电感L1和输入/输出滤波器电容。MODE引脚和跳线JP1定义强制连续导通、跳脉冲或Burst Mode®（突发模式）操作。每种操作模式都各有优缺点。在FCM中，整个输出电流范围内的低输出纹波以牺牲轻负载下的效率为代价。突发模式可在轻负载或无负载下提供高效率，但轻负载下的输出电压纹波更高。

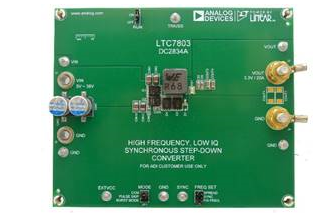

LTC7803的另一个优势是能够与外部时钟同步，从而可避免主机系统中不同频率相互作用造成干扰问题。跳线JP2 (FREQ SET)允许在固定频率之间选择、同步到外部时钟或进行扩频操作。请注意，如果选择突发模式（MODE引脚连接至GND）并激活同步功能（PLLIN/Spread引脚上的时钟脉冲），则控制器在FCM中运行。从实际的角度来说，在这种情况下最好使用脉冲跳跃模式。脉冲跳跃模式（通过100 kΩ电阻将MODE引脚连接至INTVCC）在轻负载下提供的效率要比FCM高得多。

RFFE是移动通信系统的核心组件，主要起到收发射频信号的作用，它包括功率放大器(PA)、双工器(Duplexer和Diplexer)、射频开关(Switch)、滤波器(Filter)、低噪放大器(LNA)等五个组成部分。

五大器件主要功能为：

功率放大器用于实现发射通道的射频信号放大；

双工器用于对发射和接收信号的隔离；

射频开关用于实现射频信号接收与发射的切换、不同频段间的切换；

滤波器用于保留特定频段内的信号，而将特定频段外的信号滤除；

低噪声放大器用于实现接收通道的射频信号放大。

整个手机通信系统的最外端，是手机实现与外界通信的窗口，其作用是接收电磁波或将电磁波发射出去。 5G时代对于设备的性能提出了更高的要求，因此射频器件的成本和所需数量都会得到提升。5G时代单部手机的射频器件成本将由4G时期的18美元上升至25美元。 而射频器件的数量方面都有较大提高，例如单部手机滤波器数量从4G时代的40个上升至5G时代的70个左右，频带从15个增加至30个，接收机发射机滤波器从30个增加至75个，射频开关从10个增加至30个，载波聚合从5个增加至200个等。
