反激电源开关管的电流电压波形

发布时间:2020/7/25 16:45:04 访问次数:2847

在EMI的频率范围内,常用的无源器件都不能再被认为是理想的,他们的寄生参数严重影响着其高频特性。

TPA3107D2PAPT在各种无源器件中,电阻、电感和电容的高频等效寄生参数可以用高频阻抗分析仪测得。表1所示为各种无源器件的理想模型和高频等效模型。

对于高频变压器,提出可以使用有限元分析方法和实验测量法求取,从而可以得到漏感、原副边自电容和原副边互电容这些引起电路震荡、增加传导EMI的主要参数。使用ansoft公司的Maxwell仿真软件,可以通过输入变压器的绕组和磁芯的几何尺寸与电磁参数,利用有限元分析的方法得到各寄生参数。实验测量法的总体思路就是在所建立模型的基础上,推导出变压器在不同工作状态下的阻抗特性(如原副边绕组开路,短路的不同组合)方程,然后测量这些状态下的阻抗,从而得到漏感和寄生电容。

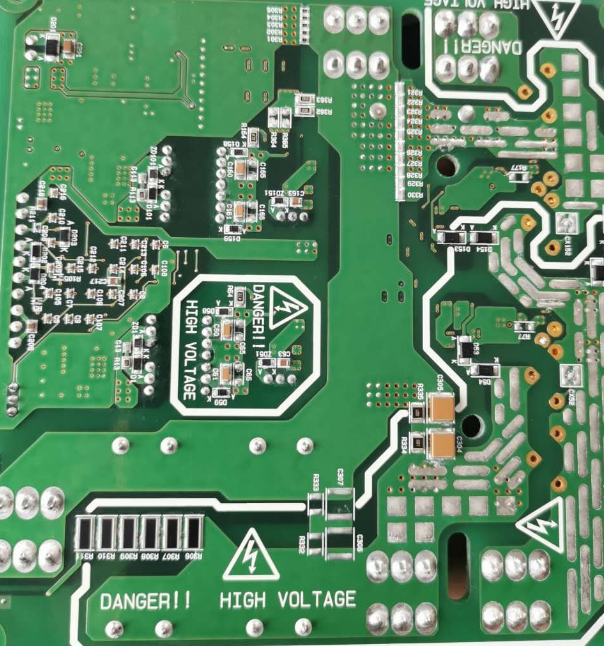

元器件选取、电路及其结构设计,PCB的布局、布线设计、线路板加工对电磁兼容会造成很大影响,是一个非常重要的设计环节。由于开关电源的 PCB布线基本上都是依据经验手工布置,有很大的随意性,这就增加了PCB分布参数提取的难度。PCB的寄生参数会造成开关电源噪声传播途径的阻抗变化,影响控制器对开关电源输出电压电流的控制作用。PCB的布局不合理还会形成开关电源向外辐射电磁干扰的途径,同时也会通过该途径吸收外界电磁干扰,从而降低开关电源的电磁干扰抗扰度。所以PCB的布局布线是开关电源EMC设计中极为重要的环节。



对于传导干扰,寄生参数的提取精确度是通过仿真有效预测EMI水平的关键。尽管对于结构简单的元件来说,寄生参数是很容易计算的,但是对于复杂结构中的元件来说,并不是那么容易就能得到寄生参数,例如多层板和直流母线的寄生参数。

开关电源PCB的高频模型,需要对PCB的结构寄生参数进行抽取。提取PCB寄生参数的方法有很多,其中TDR(时域反射)方法可以在不知道实际几何形状的情况下对寄生电感和寄生电容进行提取,但是TDR(时域反射)方法需要时域反射仪,用于样机建成后,这就使开发成本大大增加,而且TDR 方法不能寻找到复杂结构中的耦合效应;然而FEA(有限元分析)方法则可以克服这一缺点,用于样机建成前。利用FEA工具可以准确地得到PCB的寄生参数,并能考虑复杂几何结构的耦合情况。

对PCB结构进行寄生参数抽取软件,如InCa,SIwave,Q3D]  J.Ekman提出了基于寄生参数矩阵的等效电路的建立方法,即把所有互感、互容等效成受控的电压源,与自感、自容连接(相当于把所有互感、互容对电路的影响等效到受控电压源上),从而建立等效电路模型。图4所示为任意两个节点间的等效电路模型。

式中:Lpmn为m和n两导线间的互感。

提高仿真的准确性,但是加大了分析的计算量,可以通过忽略一些对结果影响不是很大的互感、互容,减少计算量。

散热片与开关管之间会有电容效应,噪声可以通过该效应在电路和地之间进行传播,对散热片在开关电源传导和辐射干扰中的影响。

还有其他的在空间通过电感或电容耦合传到接收器的噪声,不可以忽略。

使用仿真软件对开关电源EMI进行仿真,得到开关电源传导EMI的频谱波形,通过分析波形可以定位开关电源EMI的问题所在,进而通过解决该问题而降低EMI。

降低开关电源EMI,需要从噪声源和传播路径入手。首先,对于噪声源,可以通过加吸收电路,减小di/dt和dv/dt来降低其EMI水平,但是这样一来,开关电源的效率将会受到影响,需要对这两者进行一定的取舍。

对传播路径进行改进。改进的目的是要使传播路径对于干扰的阻抗增大,阻断其向接收器的传播,而对于电网提供的功率,阻抗要小,从而增加开关电源的工作效率。

选取元件时需要尽量选取寄生参数影响小的元件,比如电容的ESR和ESL要尽量小,电感的寄生电容要小等。在PCB以及散热片的位置等设计过程中,也要尽可能增大对干扰传播路径的阻抗,使噪声尽可能少的通过PCB路径传导到接收器。

降低EMI的措施都完成了还没有达到EMC的标准,就可以根据前面仿真分析得到的差模和共模干扰的波形对滤波器进行设计。在设计滤波器的时候,也同样要注意元件的布局,还有PCB寄生参数对滤波器阻抗的影响,其本质也是增大对干扰的阻抗,使干扰无法通过传播路径。开关电源设计流程。

开关电源传导干扰的预测方法有时域方法和频域方法两种,由于时域方法需要使用很小的计算步长,需要花费很长的计算时间,容易出现仿真结果不收敛的问题。同时,时域仿真得到的结果往往不能清晰地分析电路中各个变量对干扰的影响。而频域仿真物理意义清晰,更容易判断各参数对EMI的影响,能够为降低EMI提供有力依据,关键问题是建立合理的干扰源和传播途径的频域模型。

对于PCB寄生参数的提取,有很多软件,这些软件适合的领域不尽相同,可以根据任务需求进行选择。

对于高频等效电路模型,可以通过电路分析的方法忽略一些对EMI影响很小的互感、互容等因素,既减少计算量,又不会降低过多的计算精度。



降低EMI的主要方法就是使传播路径对电磁干扰的阻抗增大,使电磁干扰尽可能少的通过传播路径,对于滤波器设计可以分别根据DM 噪声和CM 噪声的仿真结果进行设计,并且需要特别注意滤波器的元件布局,好的布局能够更好地抑制噪声的传播。

(素材来源:elecfans.如涉版权请联系删除。特别感谢)
