XC2S400E-7FTG256I电压启动回路：ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

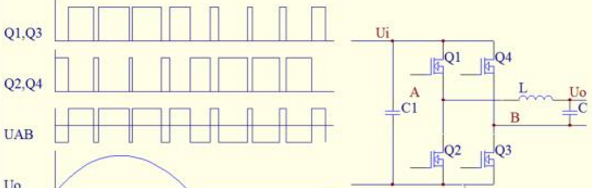

直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

输出电压反馈：当负载工作时，反馈采样电压，起到稳定I逆变器电压输出的作用。

IC的重要应用方面：

大功率LED照明灯。

大屏幕LCD的背光照明，LED信号灯，应急灯，矿灯，以及各种照明设备

也可应用于恒流源或充电器的应用

IC脚位及功能：

先说明8PIN(SOT-26)的各PIN 脚定义

1脚，VIN ，芯片供电端

2脚，CS    电流采样输入端

3脚，GND   芯片接地端

4脚，GATE  PWM信号输出端

5脚，PWM-D PWM信号调光端

6脚，VDD   内部基准电压输出端

7脚，LD    模拟调光端

8脚，Rosc  频率设定端

LED模组，大功率模组，商场广告灯箱模组，广告亮化产品用NU503B 方案

使用簡易

無需外加 VDD 電源

20/30/40/50 mA  穩定輸出電流

1.6V ~ 15V  寬電壓使用範圍

1uS 高速啟動，可應用於電源 PWM調光

小於 1%/V  電源或負載調變率

125°C~160°C  接面溫度電流緩降保護

-40℃  ~85℃  環境工作溫度

8kV ESD  保護

無鉛封裝

應用場合

LED 燈帶

一般 LED 照明

LCD 背光

LED 手電筒/閃光燈
