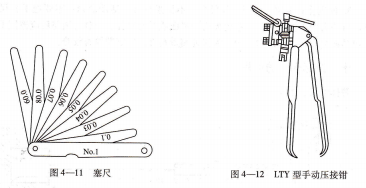

X88C64P国产LTY型手动压接钳可以压接直径为1.3~3.6 mm的铝―铝导线和铝―铜导线。

常用电工做表的使用,万用表的使用.

万用表是一种可以测量多种电量的多量程便携式仪表,可用来测量交流电压、直流电压、直流电流和电阻值等。指针式或数字式万用表是维修电工必各的测量仪表之一。现以指针式500型万用表为例,介绍其使用方法及使用时的注意事项。500型万用表如图4-13所示。

万用表表笔的插接 测量时将红表笔短杆插人“+”插孔,黑表笔短杆插入“-”插孔。测量高压时,应将红表笔短杆插入2500Ⅴ插孔,黑表笔短杆仍旧插人.

阻容耦合放大电路,电路的组成 如图9-8所示,级间用电容器C2和基极电阻Rb12、Rb22口连接。C2叫耦合电容。利用电容器的“隔直、通交”特性,使前后级之间的交流信号可以进行传递,但直流工作状态相互独立,互不影响。

电路特点 结构简单、体积小、成本低、设置和调整静态工作点较方便,在放大交流信号的电路中应用较为广泛。耦合电容的容量对交流信号的传输有一定的影响。

电路总放大倍数 整个电路的总电压放大倍数⒕u等于单独每级的电压放大倍数的乘积,即

                 au=Au1・au2・au3・・aun

放大电路中的反馈,反馈的概念 将放大器输出信号的一部分或全部经过一定的电路送回到放大器的输人端,与输人信号合成的过程称为反馈。被送回到输入端的信号称为反馈信号。

反馈的分类 反馈信号起增强输人信号的作用,使放大器的放大能力上升的叫正反馈,反之则叫负反馈;对直流量起反馈作用的叫直流反馈,对交流量起反馈作用的叫交流反馈;反馈信号与输出电压成正比的叫电压反馈,反馈信号与输出电流成正比的叫电流反馈;放大电路的净输人信号由原输入信号和反馈信号串联而成的叫串联反馈,并联而成的叫并联反馈。

反馈的判断

电压反馈与电流反馈的判断把放大器输出端短路,若反馈信号为零,则为电压反馈,反之为电流反馈。

并联反馈与串联反馈的判断把放大器的输人端短路,若反馈信号也被短路,使放大器的净输人信号为零,则为并联反馈,反之为串联反馈。

正反馈与负反馈的判断 通常采用“瞬时极性法”来进行判断。其原则是:三极管基极与集电极瞬时极性相反、基极与发射极瞬时极性相同;电容、电阻等元件不改变瞬时极性关系。反馈到输入端基极的极性和原假设极性相同为正反馈;相反为负.
