X9315WSIZ-2.7T1到脉冲后沿中心点之间的格数乘以扫描速度开关的读数t/dh即为该脉冲电压的脉冲宽度t3。如图8-23b所示。如果使用了“扩展/拉×10旋钮”,则上述各项计算结果均应除以10才是正确的测量结果。

李沙育图形。被测信号和标准信号分别从Y轴和X轴输人,当两者的频率为整数倍关系时,屏幕上出现稳定的李沙育图形,如图8-23c所示。被测信号频率和标准信号频率的比值等于李沙育图形与水平线及垂直线的相交次数之比。利用此关系也可以测量被测信号的频率,其方法简单,精度取决于标准信号频率,适用于音频信号和频率较低的射频信号。

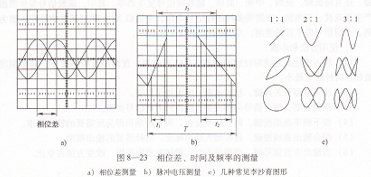

图8-23 相位差、时间及频率的测量,a)相位差测量 b)脉冲电压测量 c)几种常见李沙育图形

注意事项

使用时机壳必须可靠接地。

电源电压要符合要求,如超出使用范围,则应采用稳压措施后再使用。

开机后亮度调节要适中,而且光点不要长时间停留在同一点上,以免损坏荧光屏。

测量时,被测波形的关键部位要移到屏幕中心,以确保测量准确。

被测信号频率低于几百千赫兹时,可用一般导线连接;被测信号较弱时,应使用屏蔽线连接;测量高频或脉冲信号时,则应使用高频电缆连接。

测量探头(探针)要专用。若被测信号大于灵敏度最大值,要使用衰减器,以免烧坏示波器。若使用探针衰减器,在计算幅值时,应乘以探针衰减倍数才是正确结

果。

使用时,保证示波器完整、可靠。应避免在强磁场中使用示波器。操作时应避免频繁开、关,且应避免震动和冲击。荧光屏应避免强光照射。

当Y轴输人的被测信号电压较高时,应避免人体、手等触及Y轴输人端或探针,以免发生触电。

示波器在长期使用过程中,应保证干燥和清洁。不用时,用布罩住,妥善保管。

信号发生器是一种经常使用的电子仪器,它能够产生频率、幅度均可连续调节的正弦波信号,调幅及调频信号,以及各种频率的方波、三角波、锯齿波、正负脉冲信号等。信号发生器应用广泛,是各种电子元件、部件及整机调试、测量和检修的信号源,并在高频及低频放大器、传输网络、滤波器、调制器性能指标的测试中得到广泛应用。

信号发生器的种类繁多,有正弦波信号发生器、脉冲信号发生器、函数信号发生器,还有超低频、低频、中频、高频、超高频信号发生器等。其中,函数信号发生器能产生正弦波、三角波、方波等多种函数信号电压,下面以XJ163O型函数信号发生器为例,介绍信号发生器的使用,其面板图如图8-24所示。

使用方法和步骤

将占空比旋钮逆时针旋到校准(CAL)位置,直流偏置旋钮按下,输出幅度旋钮逆时针旋至最小。

按下电源开关按键,接通电源,电源指示灯亮。

根据需要,按下信号类型按键,选择所需的信号类型。

按下频率范围按键,调节频率旋钮,两者的乘积即为所需要的输出频率。

配合输出衰减按键,逐步增大输出幅度,选择需要的输出幅度。

当输出方波信号时,可调节占空比旋钮和换向按键,改变方波占空比。

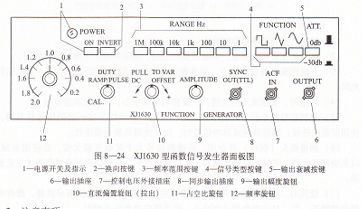

图8-24 Ⅺ1630型函数信号发生器面板图,l一电源开关及指示 2一换向按键 3一频率范围按键 4―信号类型按键 5―输出衰减按键6一输出插座 7一控制电压外接插座 8一同步输出插座 9一输出幅度旋钮10一直流偏置旋钮(拉出) 11一占空比旋钮 12―频率旋钮

注意事项

注意根据负载选择不同的输出形式(衰减与否),以免损坏信号发生器和负载。

信号发生器的输出端严禁短路。

注意信号发生器、示波器、毫伏表的正确连接。
