LM393DR二级无刷交流发电机

发布时间:2019/11/18 22:32:19 访问次数:1067

LM393DR调压器的功能有哪些?飞机上常用的调压器类型有哪几种?

画出PWM型调压器的组成框图,说明各部分的作用。

举例说明调制原理及波形,当发电机电压下降时,波形如何变化?

对于二级无刷交流发电机,如何在调压器中提供强励磁能力?

画出双稳压管检比电路的输出特性;如何提高检比电路的灵敏度?若稳压管为正的温度系数,当温度升高时,特性曲线如何变化?发电机电压如何变化?

调压器的输出特性指的是什么?如何求取?

写出无刷交流发电机的传递函数,分析时间常数大小对发电机动态性能的影响。

交流发电机电压检测方式有哪几种?各有什么特点?

在PWM型调压器中,哪些环节容易产生温度误差?如何补偿?

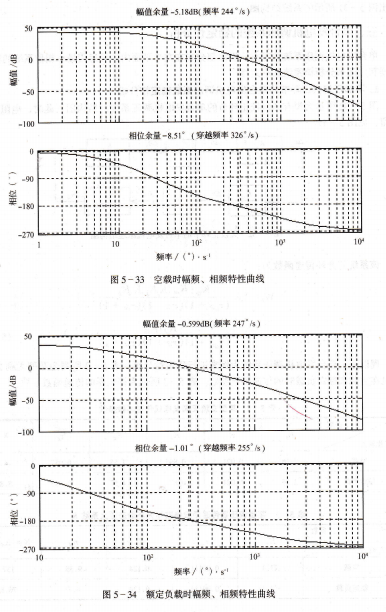

调压器为什么必须设置校正环节?在频域法中如何分析系统的稳定性?

调压器检比电路输出信号中的交流分量峰峰值与什么有关?其大小对调压器的静态调压精度有何影响?这类调压器属于有差调节还是无差调节?

并联供电的特点及条件,单独供电与并联供电

在多发动机飞机上,一般装有多台发电机。由多台发电机组成的电源系统有单独供电和并联供电两种形式。并联运行的飞机电源系统,一般是将飞机上所有的发电机通过汇流条联接断路器BTB联接到同步汇流条上,组成一个大电网;或采用分组并联的方式,将全部发电机分成几组分别并联,而组与组之间不并联,全机分成两个或两个以上的配电网分别供电。



单独供电的飞机交流电源系统,正常运行时各台发电机分别向各自的负载汇流条供电,各条供电通道互相隔离。只有当某台发电机发生故障时才相互转换,其上的负载转由正常发电机供电。

单独供电系统的主要优点,减少了系统的复杂性;

能充分利用一台发电机的全部容量,不需要考虑并联均衡程度的影响;

电气系统某一部分的扰动只影响到与一台发电机有关的部分;

电源系统的调节、控制及保护设备较简单,配电系统大大简化,有利于改善可靠

性。

供电系统的缺点是当一台发电机发生故障时,负载供电便中断。因此要求尽可能提高电源的转换速度,同时还要采取措施满足某些重要机载设各不中断供电的需要。单独供电的交流电源系统还要采取措施使各电源频率完全同步。若各电源间频率稍有差异,就可能通过电源线将差频振荡传输给自动驾驶仪、雷达等电子设各,引起“拍频”千扰。近几年来,随着快速元件和锁相技术的发展和应用,供电中断及干扰问题已逐步得到解决,因此单独供电系统仍得到了广泛应用。

供电质量高。由于并联后电网容量大,大功率机载用电设各的通、断对电源产生的干扰小,所以电源电压和频率的波动小,使供电质量提高;

供电可靠性高。当一台发电机发生故障时,只需将该发电机从电网上切除,而不影响负)熟的正常工作,而且负载仍可以在各台发电机之间均衡分配;




LM393DR调压器的功能有哪些?飞机上常用的调压器类型有哪几种?

画出PWM型调压器的组成框图,说明各部分的作用。

举例说明调制原理及波形,当发电机电压下降时,波形如何变化?

对于二级无刷交流发电机,如何在调压器中提供强励磁能力?

画出双稳压管检比电路的输出特性;如何提高检比电路的灵敏度?若稳压管为正的温度系数,当温度升高时,特性曲线如何变化?发电机电压如何变化?

调压器的输出特性指的是什么?如何求取?

写出无刷交流发电机的传递函数,分析时间常数大小对发电机动态性能的影响。

交流发电机电压检测方式有哪几种?各有什么特点?

在PWM型调压器中,哪些环节容易产生温度误差?如何补偿?

调压器为什么必须设置校正环节?在频域法中如何分析系统的稳定性?

调压器检比电路输出信号中的交流分量峰峰值与什么有关?其大小对调压器的静态调压精度有何影响?这类调压器属于有差调节还是无差调节?

并联供电的特点及条件,单独供电与并联供电

在多发动机飞机上,一般装有多台发电机。由多台发电机组成的电源系统有单独供电和并联供电两种形式。并联运行的飞机电源系统,一般是将飞机上所有的发电机通过汇流条联接断路器BTB联接到同步汇流条上,组成一个大电网;或采用分组并联的方式,将全部发电机分成几组分别并联,而组与组之间不并联,全机分成两个或两个以上的配电网分别供电。



单独供电的飞机交流电源系统,正常运行时各台发电机分别向各自的负载汇流条供电,各条供电通道互相隔离。只有当某台发电机发生故障时才相互转换,其上的负载转由正常发电机供电。

单独供电系统的主要优点,减少了系统的复杂性;

能充分利用一台发电机的全部容量,不需要考虑并联均衡程度的影响;

电气系统某一部分的扰动只影响到与一台发电机有关的部分;

电源系统的调节、控制及保护设备较简单,配电系统大大简化,有利于改善可靠

性。

供电系统的缺点是当一台发电机发生故障时,负载供电便中断。因此要求尽可能提高电源的转换速度,同时还要采取措施满足某些重要机载设各不中断供电的需要。单独供电的交流电源系统还要采取措施使各电源频率完全同步。若各电源间频率稍有差异,就可能通过电源线将差频振荡传输给自动驾驶仪、雷达等电子设各,引起“拍频”千扰。近几年来,随着快速元件和锁相技术的发展和应用,供电中断及干扰问题已逐步得到解决,因此单独供电系统仍得到了广泛应用。

供电质量高。由于并联后电网容量大,大功率机载用电设各的通、断对电源产生的干扰小,所以电源电压和频率的波动小,使供电质量提高;

供电可靠性高。当一台发电机发生故障时,只需将该发电机从电网上切除,而不影响负)熟的正常工作,而且负载仍可以在各台发电机之间均衡分配;
