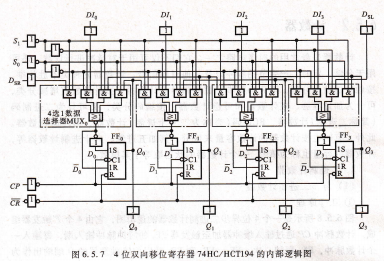

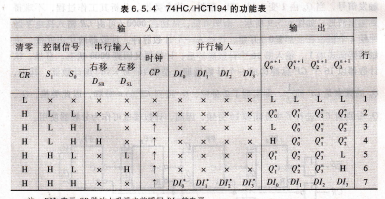

WM8725GED/V有时要求在移位过程中,数据仍保持在寄存器中不丢失。此时,只要将移

位寄存器最高位的输出接至最低位的输人,或将最低位的输出接至最高位的输

入,便可实现这个功能,称为环形移位寄存器。它亦可作计数器使用,称为环

形计数器,本书将在6.5.2节中讨论。

计数器是最常用的时序电路之一,它们不仅可用于对脉冲进行计数,还可用于分频、定时、产生节拍脉冲以及其他时序信号。计数器的种类不胜枚举,按触发器动作分类,可分为同步计数器和异步计数器;按计数数值增减分类,可分为加计数器、减计数器和可逆计数器;按编码分类,又可分为二进制码(简称二进制)计数器、BCD码(亦称为二一十进制)计数器、循环码计数器。此外,有时也按计数器的计数容量来区分,例如五进制、六十进制计数器等,计数器的容量也称为模①,一个计数器的状态数等于其模数。

二进制计数器

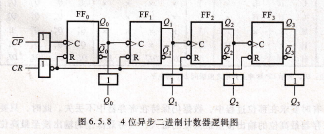

异步二进制计数器工作原理,图6.5.8所示是一个4位异步二进制计数器的逻辑图,它由4个T′触发器组成。计数脉冲CP通过输入缓冲器加至触发器FF。的时钟脉冲输人端,每输人一个计数脉冲,FF。翻转一次。FF1、FF2和FF3都以前级触发器的Q端输出作为触发信号,当O。由1变0时,FF1翻转,其余类推。分析其工作过程,不难得到输出波形,如图6.5.9所示。由图可见,从初态0000(可由CR输入高电平脉冲使4个触发器全部置0)开始,每输入一个计数脉冲,计数器的状态就按二进制编码值递增1,输人第16个计数脉冲后,计数器又回到⑾00状态。显然,该计数器以16个CP脉冲构成一个计数周期,是模16(″=16)加计数器。其中,O。的频率是CP的亏,即实现了2分频,oI得到CP的4分频,以此类推,o2、Q3分别对CP进行了8分频和16分频,因而,计数器也可作为分频器使用。
