2SK3301其中图1~1.2(a)所示的逻辑0表示低电平,逻辑1表示高电平。图1.1.2(b)所示为16位数据的波形。通常在分析一个数字系统时,由于电路采用相同的逻辑电平标准,一般可以不标出高、低电平的电压值,时间轴也可以不标。

数字波形,数字波形的两种类型

数字波形是逻辑电平对时间的图形表示。数字信号有两种传输波形,一种是非归零型,另一种是归零型。在图1.1.3中,一定的时间间隔r,称为1位(1 bit),或者一拍。如果在一个时间拍内用高电平代表1,低电平代表0,称为非归零型,如图1.1.3(a)所示。如果在一个时间拍内有脉冲代表1,无脉冲代表0,称为归零型,如图1,1,3(b)所示。两者的区别在于,非归零型信号在一个时间拍内不归零,而归零型信号在一个时间拍内会归零。只有作为时序控制信号使用的时钟脉冲是归零型,除此之外的大多数数字信号基本都是非归零型,非归零型信号使用较为广泛。

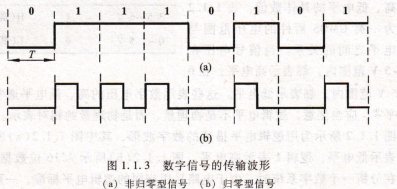

图1.1.3 数字信号的传输波形

(a)非归零型信号 (b)归零型信号

数字信号只有两个取值,故称为二值信号,数字波形又称为二值位形图。非归零信号的每位数据占用一个位时间。每秒钟所传输数据的位数称为数据率.

例1.1,1 某通信系统每秒钟传输1544000位(⒈544兆位)数据,求每位数据的时间。

解:按题意,每位数据的时间为

1.544*10/1S=647.67*10=648NS

周期性和非周期性

与模拟波形相同,数字波形亦有周期性与非周期性之分.
