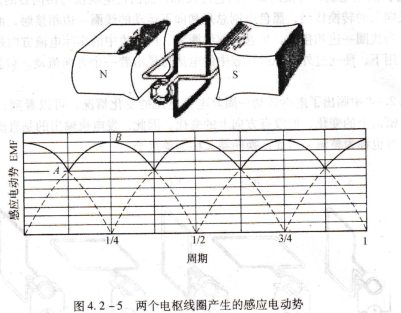

K-390-12从图4.2-5中可以看到,随着电枢线圈数量的增加,电压最大值和最小值之差减少,因此发电机的输出电压趋近于―个稳定的直流电压值。输出电压的波动范围被限制在A点与B点之间。从图中可以看出:整流子的片数与电枢线圈的数量成正比增加,即一个线圈需要两个整流片,两个线圈需要四片,四个线圈则需要八片。可见,电枢线圈越多,发电机输出电压的波纹越小。

单匝线圈所感应的电压不大,即使增加线圈的个数也不能增加感生电压的幅值c但是,增加线圈的匝数将增加输出电压的幅值。在一定条件下,一个特定的直流发电机,其输出电压有一个确定的最大值。可见:直流发电机的输出电压由电枢线圈的匝数、励磁磁场的总磁通量及电枢转速的乘积决定.

目前,直流发电机一般采用鼓形电枢。鼓形电枢的形状如图4.2-6所示。各部件之间的关系如下:

电刷的个数与磁极数相等

电枢线圈的两个终端联接到相邻的整流片上

整个电枢绕组形成连续的闭合回路。

在正、负电刷之间产生的电压可以用下面的公式计算:

E=Ce・Φ・N

式中:E一直流发电机产生的感应电动势,单位:伏特(V);

Φ―每个磁极的磁通,单位:韦伯(Wb);

N一电枢旋转的速度,单位:r/s;

Cc一与电机结构相关的常数。
