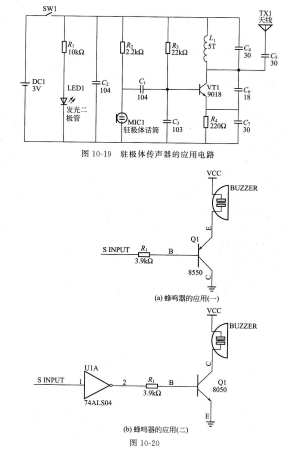

74AC138SJ驻极体传声器的应用 (见图10-19)

以图10-20(a)为 例。二极管Q1的基极经限流电阻R1后由输入信号控制 ,当输入信号输出高电平时,三极管Q1截止 ,没有电流流过蜂鸣器内部线圈,蜂鸣器不发声 ;当输入信号输出低电平时,三极管Q1导通 .有电流流过蜂鸣器内部线圈,蜂鸣器发出声音 。所以让输入信号不断地输出方波,三极管Q1就会不断地导通和截止 ,使无源蜂鸣器发出声音 。通过控制输人信号高低电平来使蜂鸣器发音与关闭。

TM2313是三对输人四声道输出数字控制音频处理芯片 ,该芯片采用深亚微米 CMOS工艺技术制造 ,芯片内部包含音量 、低音 、 高音 、通道均衡 、前/后 级衰减 、响度处理 ;在一个芯片集合多个开关、接插件是日前常用的电子元器件,接插件主要用在电子产品接口中。在电子产品中可能要用到各种形式的开关,进行信号的控制和转换。继电器是一种常用的自动控制器件.是用小电流控制大电流或低压控制高压及直流控制交流等,且可实现控制电路与被控电路之间隔离.在电路中起自动控制的作用。

继电器，开关、 按插件、 继电器的识别

开关是通过动作完成电气连接或断开来实现电路中信号传输及控制电路的通断,同时也是电子设备中接通、断开和转换电路的机电元件.开关是串接在电路中。由开关(机械式开关)组成的电路称为开关电路.开关的主要作用是接通、断开和转换电路。
