ECS-160-S-4 开环带宽BW
发布时间:2019/9/30 18:02:56 访问次数:1101

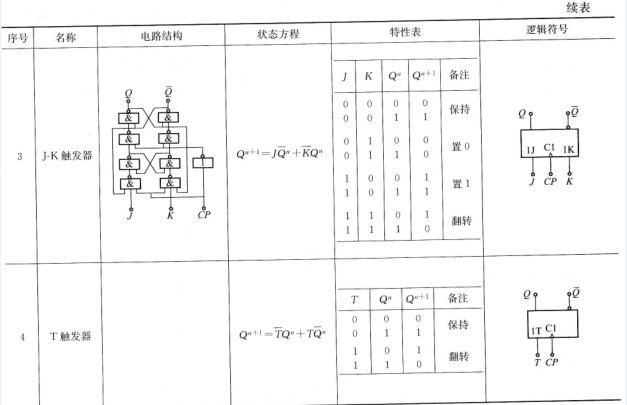

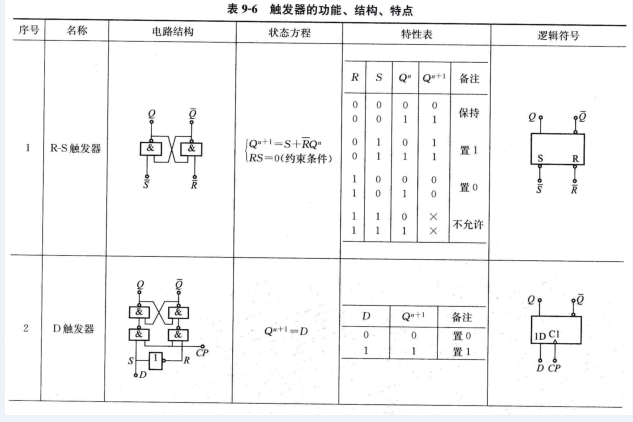

ECS-160-S-4触发器的功能、结构、特点如表9-6所示。
下午学技能 成电路的检测
运放主要参数
输人失调电压UIO 输人电压为零时 ,为了使放大器输出电压为零,在输入端外加的补偿电压。一般为毫伏级。它表征电路输人部分不对称的程度,UIO越小,运放性能越好。
输人失调电流II。 输入电压为零时,为了使放大器输出电压为零,在输人端外加的补偿电流。其值为两个输人端静态基极电流之差。
输人偏置电流lIB: 输入电压为零时,两个输人端静态基极电流的平均值。一般为微安数量级,IIB越小越好。
开环电压放大倍数A vo 电路开环情况下,输出电压与输人差模电压之比。A vo越大,集成运放运算精度越高。一般中增益运放的A vo可达105倍。
开环输人阻抗ri 电路开环情况下.差模输人电压与输入电流之比。ri越大,运放性能越好。一般在几百千欧至几兆欧。
开环输出阻抗r。 电路开环情况下。输出电压与输出电流之比。r越小,运放性能越好。一般在几百欧左右。
共模抑制比K cMR 电路开环情况下,差模放大倍数AvD与共模放大倍数A vc之比。K cMR越大,运放性能越好。一般在80dB以上。
输出电压峰一峰值U。PP放大器在空载情况下,最大不失真电压的峰一峰值。
静态功耗PD 电路输人端短路、输出端开路时所消耗的功率。
开环带宽BW 开环电压放大倍数随信号频率升高而下降3dB所对应的带宽。
在设计相关运算放大电路时,上面的参数可以根据集成运放的型号,查阅数据手册等有关资料得到上面所介绍的参数的数值大小.
ECS-160-S-4触发器的功能、结构、特点如表9-6所示。
下午学技能 成电路的检测
运放主要参数
输人失调电压UIO 输人电压为零时 ,为了使放大器输出电压为零,在输入端外加的补偿电压。一般为毫伏级。它表征电路输人部分不对称的程度,UIO越小,运放性能越好。
输人失调电流II。 输入电压为零时,为了使放大器输出电压为零,在输人端外加的补偿电流。其值为两个输人端静态基极电流之差。
输人偏置电流lIB: 输入电压为零时,两个输人端静态基极电流的平均值。一般为微安数量级,IIB越小越好。
开环电压放大倍数A vo 电路开环情况下,输出电压与输人差模电压之比。A vo越大,集成运放运算精度越高。一般中增益运放的A vo可达105倍。
开环输人阻抗ri 电路开环情况下.差模输人电压与输入电流之比。ri越大,运放性能越好。一般在几百千欧至几兆欧。
开环输出阻抗r。 电路开环情况下。输出电压与输出电流之比。r越小,运放性能越好。一般在几百欧左右。
共模抑制比K cMR 电路开环情况下,差模放大倍数AvD与共模放大倍数A vc之比。K cMR越大,运放性能越好。一般在80dB以上。
输出电压峰一峰值U。PP放大器在空载情况下,最大不失真电压的峰一峰值。
静态功耗PD 电路输人端短路、输出端开路时所消耗的功率。
开环带宽BW 开环电压放大倍数随信号频率升高而下降3dB所对应的带宽。
在设计相关运算放大电路时,上面的参数可以根据集成运放的型号,查阅数据手册等有关资料得到上面所介绍的参数的数值大小.
