25ML10MEFC4X5集成运算放大器使用常识,调整零点 其方法是将输人端短路接地,调节调零电位器,使输出电压为零。

消除自激振荡 其方法是加阻容补偿网络。具体参数和接法可查阅相关集成运放的数据手册。目前大部分集成运放对内部电路进行了相关的改进工作,不需要外加补偿网络方式来消除自激振荡。

电源极性的保护 利用二极管的单向导电特性,防止由于电源极性接反而造成集成运放的损坏,当电源极性接错或接成上负下正时,由于两个二极管均不导通,相当于电源断路,从而对集成运放起到保护作用。

输人保护 利用二极管的限幅作用,来对输入集成运放信号幅度加以限制,以免输人信号超过额定值,会损坏集成运放的内部结构。在二极管的作用下,无论是输人信号的正向电压或负向电压超过二极管寻通电压,则两个二极管中就会有其中一个二极管导通,从而限制了输人集成运放信号的幅度,起到了保护作用。

输出保护 利用两个稳压管接成反向串联电路的方式,若输出端出现过高电压,集成运放输出端电压将受到稳压管稳压值的限制,从而避免集成运放损坏。

稳压集成电路,稳压集成电路又称集成稳压电源,其电路形式大多采用串联稳

压方式。集成稳压器与分立元件稳压器相比,体积小,性能高、使用简便可靠。集成稳压器的常用种类有二端同定式及三端可调式。三端固定输出集成稳压器是一种串联调整式稳压器,其电路只有输入、输出、公共端,使用方便。其型号有WS78××和WS79 X×,其中Ws78××系列是正输出稳压器.WS79××系列

是负输出稳压器,其输出电压分别是+5~+24V和一5~―24V,输出电流有0.1A、0,5A和1.5A。

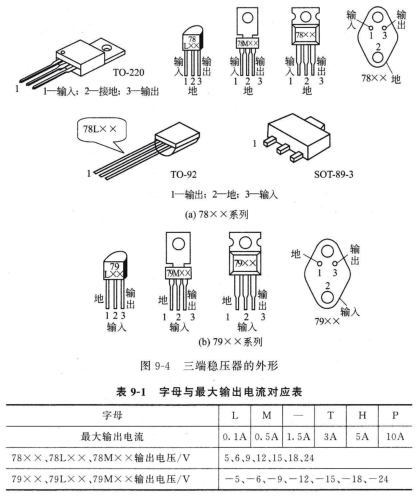

以WS78××=端稳压器为例,WS78××为固定式稳压电路,其输出电压有5V、6V、9V、12V、15V、18V、24V等输出电压值。三端稳压器的输出电流有大、中、小之分,并分别有不同符号表示。最大输出电流用字母表示,字母与最大输出电流对应表如表9-1所示。二端稳压器的外形如图9-4所示。

78××系列稳压器最大输出电流常用的有100mA、500mA、1,5A三种,以插人78和电压数字之间的字母来表示。插人L表示100mA、M表示500mA,如不插入字母则表示1.5A。例如WS78L05,字头78表示输出电压为正值,后面的两位数字表示输出电压的稳压值,“05”表示输出电压为5V,字母“L”表示最大输出电流为0,1A。
