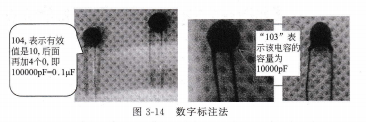

NYC008-6JG数字标注法 一一般是用3位数字表示电容的容量大小,单位为pF。其中前两位为有效值数字,第三位为倍乘数(即表示有效值后有多少个0),如图3-14所示。

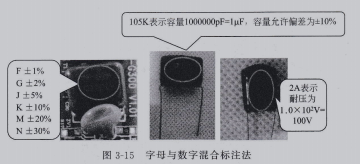

字母与数字混合标注法 用2~4位数字表示有效值,后面的字母表示电容容量的允许偏差,如图3-15所示。

进口电容在标注数值时不用小数点,而是用P、n、M、u、G、m等字母表示有效数字后面的量级,将整数部分写在字母之前,小数部分写在字母后面。 如4P7表示4.7oF,3m3表示3300 u F等。

色码表示法 这种表示法与电阻器的色环表示法类似.颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色,前两环为有效数字.第=环为倍率,单位为pF。

电容的主要参数

标称容量与标称误差 标称容量是在电容器上标注的电容量,由生产厂家标注。电容器实际容量与标称电容量的偏差称为标称误差。

常见误差有七个等级 ,一般电容的误差等级为 |、 ||、 ‖|级 , 电解电容的误差等级为1∨ t∨ 、 V1级 。

额定电压 额定电压是指电容器在电路中能够长期可靠地工作而不被击穿所能承受的最大直流电压.叉称耐压。

额定电压与电容器的结构、介质材料及介质的厚度有关。 对于相同结构、相同介质,相同容量的电容器,其耐压值越高,体积就越大。

电容器的额定电压应高于实际工作 电压,并留有足够余量, 以防因电压波动而导致损坏。 一般情况下,工作电压低于电容器的额定电压的10%~20%。
