实验波形分析结果

   1)直接接发电机时的波形比外接照明电时的波形要平滑,说明发电机输出的交流电较普通照明电的质量要好。无论系统是否接消弧线圈L,其故障与非故障线路的暂态首半波的方向都是相反的,从而验证了暂态过程不受消弧线圈的影响,对NUS和NES均适用。

    3)通过直接接地(R=0Ω)和经高阻接地(R=112Ω)故障的比较,可以看到,直接接地故障暂态电流大,其暂态过程非常明显,且故障与非故障线路首半波方向相反;经高阻接地故障时候,其暂态过程不明显,暂态电流甚至还小于稳态时的电流,但首半波的方向仍然是相反的。

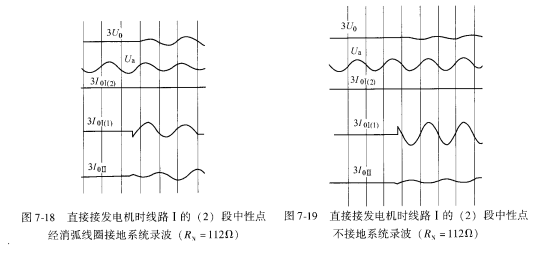

    图⒎18 直接接发电机时线路I的(2)段中性点 图⒎19 直接接发电机时线路I的(2)段中性点经消弧线圈接地系统录波(RN=112Ω)        不接地系统录波(RN=112Ω)
