工作模式和工作时序

   对于利用AD9852来实现频率合成及其他功能,主要是对AD9852进行控制,因此,选择正确的工作模式和工作时序,对正确的软件编程十分重要。LM3S6918-IQC50-A2

    AD98,有五种可编程的工作模式,见表3.5.1。

    (1)sINGLE习0NE模式。上电复位后的默认模式就是⒏NGLE罚0NE模式,频率控制字寄存器的默认值为表3.5.1.

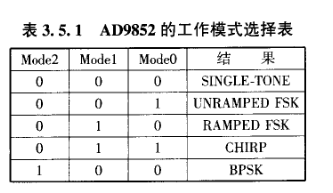

    AD9852的工作模式选择表

    零,定义一个安全的无输出状态,产生0Hz、0相位的输出信号。用户可控制输出频率缌位分辨率,输出振幅12位分辨率,输出相位14位分辨率,所有参数可通过编程改变或调制,实现FM、AM、PM、鸭K、PSK等操作。

    (2)UNRAMPED FSK模式。"Κ输人端(29引脚)为逻辑“0”时,选择频率控制字1(F1),为逻辑“1”时,选择频率控制字2(F2)。在这种模式下,频率变化的相位是连续的。若去掉”和⒛引脚的逻辑值,转化为⒐NGLE-T0NE模式。

    (3)RAMPED FSK模式。频率从F1到”变化不是瞬时的,而是在频率扫描下进行。这种工作方式可节省带宽。

    (4)CHIRP模式。被称作线性调频脉冲,多数采用FM扫描方式,是一种扩频调制,容易实现增益处理。

    (5)BPSK模式。是一个二进制,双相双极性的相位转换键。”脚的逻辑值可控制相位调谐寄存器1,2:⒛引脚为低时,选择相位调谐寄存器1;⒛引脚为高时,选择相位调谐寄存器2。在对AD啁52写人数据时,数据的写人方式有两种:①并行数据写入方式;②串行数据写人方式。
