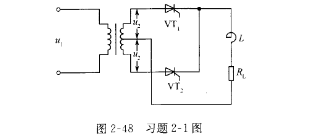

具有变压器中心抽头的单相双半波可控整流器如图2-48所示,问该变 压器是否存在直流磁化问题。试说明晶闸管承受的最大反向电压是多少?当负载是电阻或电感时,其输出电压和电流的波形与单相全控桥式整流器是否相同?H57V1262GFR-70C

    单相全控桥式整流器,电阻性负载,U2=220V退L=2Ω,α=30°,试计算:

   ①输出电压Ud和输出电流Ⅰd;

   ②晶问管额定电压和额定电流。

   单相全控桥式整流器,σ2=100V,负载中RL=2Ω,L值极大,反电势E=60V,当α=30°时,求:

   ①画出幻、Jd和f2的波形;

   ②整流输出平均电压Ud、电流rd及变压器二次侧电流有效值r2;

   ③考虑安全裕量,确定晶闸管的额定电压和额定电流。

   单相全控桥式整流器接电阻性负载,要求输出电压0~100V连续可调,30V以上要求负载电流能达到⒛A。采用由220V变压器降压供电,最小控制角αnllll=30°。试求:

   ①交流二次侧电压有效值;

   ②选择晶闸管的电压、电流。

    在单相全控桥式整流器中,若有一晶闸管因为过流烧毁断路,画出此时输出电压波形。如果有一晶闸管因为过流烧成短路,结果又会怎样?
