电压驻波比测试方法

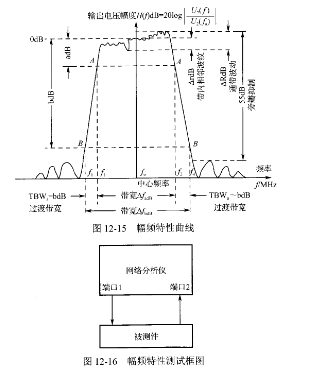

   在规定条件下,测试滤波器的电压驻波比,如图12-16所示。

   在测试前输入如下测试条件,具体数值参考相关规范的要求:

   (1)起始频率和终止频率;H5TQ1G83BFR-H9C

   (2)频率取样点数;

   (3)输出功率电平;

   (4)中频带宽。

  按测试框图12-16连接系统,测试仪器需要至少预热半小时,并良好接地,设置网络分析仪为Sl1(s22),设置驻波显示状态(SWR),设置频率范围,设置频率取样点数,设定输出功率电平和中频带宽,然后对网络分析仪进行双端口校准,标记曲线的最高点,即为电压驻波比S11(岛2)。
