存表t查表指令EA20QC04AG

   系统的表格存储格式:一个表由表地址(表的首地址)指明。表地址和第二个字地址所对应的单元分别存放两个参数(最大填表数TL和实际填表数EC),之后是最多100个存表数据。表只对字型数据存储。

   表存数指令:ATT

   该指令在梯形图中有两个数据输人端:数值输人DATA,指出将被存储的字型数据或其地址;表格的首地址TBI',用以指明被访问的表格。当使能输人有效时,将输入字型数据添加到指定的表格中。

   表存数时,新存的数据添加在表中最后一个数据的后面。每次向表中存一个数据,实际填表数EC会自动加1。

   DATA的寻址范围为VW、IW、QW、MW、SW、sMW、LW、T、C、AIW、AC、x VD、x AC、※LD和常量。TBL的寻址范围为VW、IW、QW、sW、MW、sMW、LW、T、C、※VD、※AC、x LD。

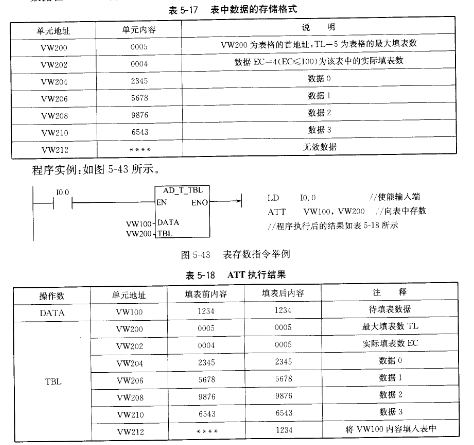

   指令格式:ATT DATA, TABLE本指令影响的特殊存储器位:SM1.4(溢出)。使能流输出ENO断开的出错条件:0006(间接寻址)、0091(操作数超界)。数据在SZ-⒛0的表格中的存储形式如表517所示。
