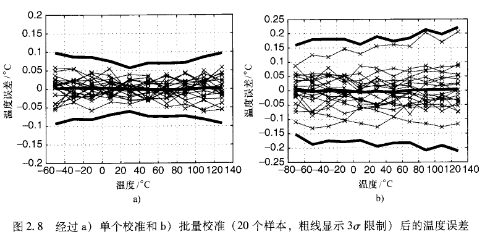

图2.8a显示了20个智能温度传感器样品的温度误差,这些样本分别与铂温度计进行校准和微调。封装后,这些校准操作在室温下进行。产生的温度误差是较小的:在整个军用温度范围-55~125℃[19920]内,所有传感器误差均低于±0,1℃。然而,这种高精度是以消耗高昂的校准时间成本获得的。

ADA4075-2

    图2.8b显示了在批量校准的案例中产生的温度误差:所有传感器微调的标准基于在批量生产过程中评估的平均误差进行(见图2.4)。微调后在军用范围内产生的温度误差低于±0.zs℃。在中等精度可以接受的应用中,这种方法和其他非直接的校准方法能够有效降低生产成本。

   图2.8 经过a)单个校准和b)批量校准(⒛个样本,粗线显示3σ限制)后的温度误差
