   微机保护装置硬件系统的基本构成是什么?

  微机保护系统的硬件一般包括以下三大部分。

   (1)模拟量输人系统(或称数据采集系统) 包括电压形成、模拟滤波(ALF)、采样保持(吖H)、多路转换(MPX)以及模数转换(A/D)等功能块,完成将模拟输人量准确地转换为所需的数字量。

  (2)CPU主系统 包括微处理器(MPU)、只读存储器(一般用EPROM)、随机存取存储器(RAM)以及定时器等。MPU执行存放在EPEOM中的程序,对由数据采集系统输人至RAM区的原始数据进行分析处理,以完成各种继电保护的功能。

   (3)开关量(或数字量)输人/输出系统 由若干并行接口适配器(PLA或PIO)、光电隔离器件及有接点的中间继电器等组成,以完成各种保护的出口跳闸、信号警报、外部接J点输人及人机对话等功能。

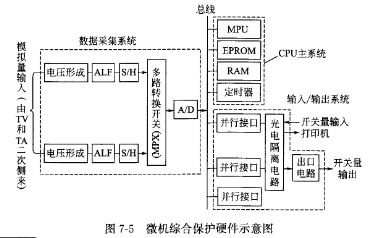

微机综合保护硬件示意图见图⒎5。
