  变频器外围设备与抗干扰

   如何改善变频器输入电路的功率因数?

   变频器输人电路中改善功率因数的根本途径是削弱谐波电流。

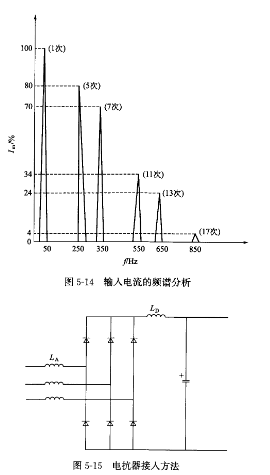

为此,在输人电路中串人电抗器是比较有效的方法。具体方法有两种,如图⒌15所示。

   (1)直流电抗器LD 直流电抗器LD串接于整流桥和滤波电容之间。直流电抗器的结构简单体积小且滤波效果好,可使功率因数提高至0.95。

   变频器的输入电流对功率因数的影晌是什么?

   如图⒌13(D所示输入电路是三相交流电源经全波整流后向滤波电容器C充电的电路。当电源线电压大于电容器两端的直流电压UD时,才有充电电流,充电电流的波形取决于整流电压和电容电压的压差。充电电流如图513(b)所示,呈不连续的冲击波形式,可明显看出输入电流波形发生了畸变。输人电流的频谱分析如图514所示。由图可知,其5次谐波和7次谐波分量比基波分量小不了多少。变频器输人电路的无功功率是由谐波电流产生的,因此,变频器的功率因数是较低的,需要设法改善。

   (2)交流电抗器LA 交流电抗器串接于三相的输人电路中。交流电抗器的滤波效果稍差,只能将功率因数提高到0.75~0.85。但它除了滤波功能外,还具有以下功能:

  ②削弱电源电压不平衡的影响。
