路径损耗模型传播性预测分析

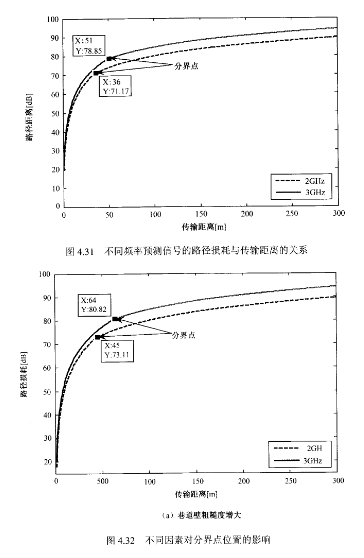

   采用上述所建立的路径损耗模型来对文献[14剑的UWB测试环境,进行传播性预测。 JS28F512M29EWHA 井下巷道截面宽为3m,高为3m,矿井巷道两侧壁与顶底板的相对介电常数均为8,巷道壁粗糙度为0。⒆5m,巷道倾斜度为1°,发射天线增益为OdB即Gr=1,接收天线增益为3dB。通过仿真得到频率分别为2GHz与3GHz的路径损耗情况如图431所示,仿真中,可根据PIj1=P岛算出分界点的位置。从图4.31可以得出,信号频率越高,传输时的路径损耗就越大;分界点前,频率越大,自由空间模型的路径损耗就越大,而分界点后,随着频率的增大,波导模型的路径损耗趋于平缓。频率为2GHz与之3GHz信号的分界点分别为36m与51m,这与公式(4.32)决定的最大分界点为60m与90m,相差较大,这是由于矿井下电磁波的传输存在多种影响因素造成的,例如,巷道壁的粗糙度、倾斜度等。图4.32(a)、(b)分别是当巷道壁粗糙度提高到0.25m,倾斜度提高到15°时,所得到波导模型的路径损耗与传输距离的关系曲线,从图4.32可知,当巷道壁粗糙度与巷道倾斜度单独增加时,路径损耗增大,分界点右移;巷道壁倾斜所产生的路径损耗较巷道壁粗糙产生的路径损耗更大,这与实际测试结果比较相符。
