1.构成

   当P型半导体(含有大量的正电荷)和N型半导体(含有大量的电子)结合在一起时, P型半导体中的正电荷向N型半导体中扩散,N型半导体中的电子向P型半导体中扩散,HCF4069UBEY于是在P型半导体和N型半导体中间就形成一个特殊的薄层,这个薄层称之为PN结,该过程如图6△所示。

   从含有PN结的P型半导体和N型半导体两 端各引出一个电极并封装起来就构成了二极管,与P型半导体连接的电极称为正极(或阳极),用“+”或“A”表示,与N型半导体连接的电极称为负极(或阴极),用“-”或“Κ”表示。

   2.结构、符号和外形

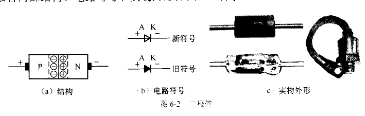

   二极管内部结构、电路符号和实物外形如图6-2所示。

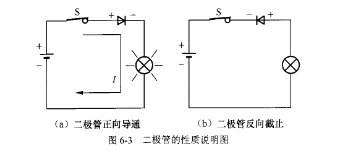

    图⒍3 二极管的性质说明图

   在图⒍3(a)电路中,当闭合开关S后,发现灯泡会发光,表明有电流流过二极管,二极管导通;而在图⒍3(b)电路中,当开关s闭合后灯泡不亮,说明无电流流过二极管,二极管不导通。通过观察这两个电路中二极管的接法可以发现:在图⒍3(a)中,二极管的正极通过开关s与电源的正极连接,二极管的负极通过灯泡与电源负极相连,而在图⒍3(b)中,二极管的负极通过开关s与电源的正极连接,二极管的正极通过灯泡与电源负极相连。由此可以得出这样的结论:当二极管正极与电源正极连接,负极与电源负极相连时,二极管能导通,反之二极管不能导通。二极管这种单方向导通的性质称二极管的单向导电性。
