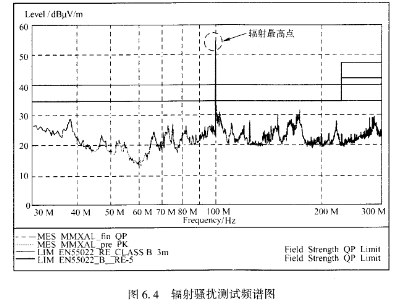

某产品采用屏蔽结构机柜,面板上有一个用来监控的RS-z~s2串行口,使用RJ-绣连接器, LM4040AIM3-2.5+T串行口电路在控制板上。该串行口通过一根编织屏蔽的屏蔽电缆与本产品中的AC/DC电源模块的告警串行口相连接。串行口线的长度是1.5m,在1∞MHz处产生的辐射异常强烈,超出了EN~s~s∞2CLAs B限值15dB以上。图6.4为辐射骚扰测试频谱图。

   【原因分析】

   I/0电路的大部分EMI问题来自于以下6个方面。

   (1)I/0电路元器件或I/O信号本身产生的共模噪声;

   (2)电源平面上的噪声耦合到I/0电路及导线上;

   (3)时钟信号容性耦合或感性耦合到I・/O信号线或电缆上; 与背板

   (4)机壳地、数字地、模拟地等地之间连接器 的不正确连接;

   (5)混用不同的连接器(如将金属阴头

   连接器接到阳头的塑料连接器等)c在本案例中,串行口所在PCB的大致结面板侧 构如图6.5所示。断开串行口线与控制板的连接,1OO MHz处的辐射大大降低,证明干扰源来自控制板而

非AC/DC电源模块的电源线,同时也怀疑辐射是由于屏蔽串行口线的屏蔽层与金属结构体之间搭接不良造成的,因为屏蔽电缆屏蔽层在连接.
