对于开关电源中产生噪声的原因已在其他案例(如案例9)中有所捕述,这里不再赘述。L6926Q1TR

   至于AC/DC电源的结构特点,注意到产品中应用的AC/DC电源模块的外壳(兼散热器)三面均将此电源中的PCB包围在其中,只有侧面没有封闭,露出PCB的器件(电容、线圈等)。从安装特点看,也许是开关电源上的器件离滤波器及其输人/输出线太近,导致开关电源中的噪声与滤波器及其输人/输出线之间存在较大的耦合cB产品的电源滤波器安装在开关电源模块下面,底板可使滤波器与开关电源有良好的隔离,使容性耦合和感性耦合较小,而A产品的电源滤波器电源滤波器在开关电源上方,没有隔离,两者之问耦合较大,如图4.z~s所示,经过滤波器的电源输入线又被开关电源中的噪声耦合。

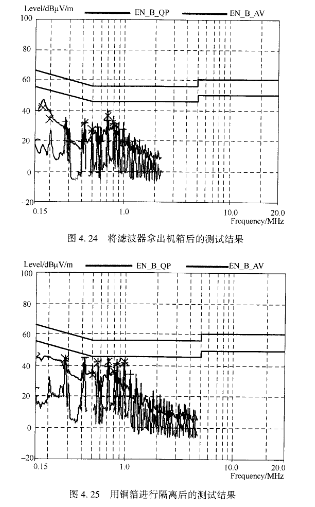

   以上是根据理论进行的分析,将采用以下方法进行验证:(置)取下滤波器,拿到机壳外(远离开关电源),放在参考接地平板上,以便很好地接地,则可以通过传导骚扰的测试,且裕量较大。测试结果如图4.z所示。

   在开关电源与电源滤波器的上下空间中用导电铜箔进行隔离后再进行测试,结果如 图4.25所示。
