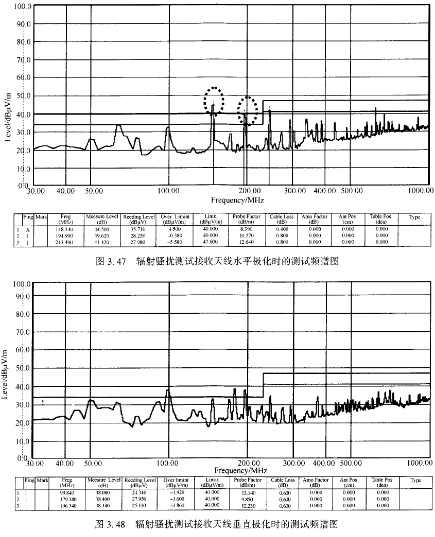

某款数码相机有一USB接口,外壳是塑料材质,内部控制电路印制板是双面板。 NG80386SX进行辐射骚扰测试时,该数码相机的USB接口与计算机相连,并进行数据通信以模拟实际工作情况。3m法半电波暗室中的测试结果如图3.47和图3.47鲳所示。图3.47为辐射骚扰测试接收天线水平极化时的测试频谱图,图3.47鲳为辐射骚扰测试接收天线垂直极化时的测试频谱图。

    图3.47 辐射骚扰测试接收天线垂直极化时的测试频谱图

   从图3.47和图3.48中可以看出,该数码相机在辐射接收天线水平极化的情况下,有一点(频率为148.“MHz)超过了EN55Ⅱ2标准中规定的CLASs B限值线的要求,还有一点(频率为194.9MHz)只有0.38dB的裕量。该数码相机在辐射接收天线在垂直极化的情况下,也有几点只有很小的裕量。
