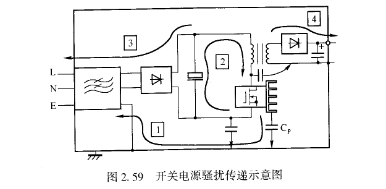

对开关电源来说,开关电路产生的电磁骚扰是开关电源的主要骚扰源之一。 KA1H0165R-TU开关电路是开关电源的核心,主要由开关管和高频变压器组成⊙它产生的dtl/d莎是具有较大辐度的脉冲,频带较宽且谐波丰富。其骚扰传递示意图如图2.59所示。这种脉冲骚扰产生的主要原因有以下两个方面。

    开关管负载为高频变压器初级线圈,是感性负载。在开关管导通瞬间,初级线圈产生很大的涌流,并在初级线圈的两端出现较高的浪涌尖峰电压;在开关管断开瞬间,由于初级线圈的漏磁通,致使一部分能量没有从一次线圈传输到二次线圈,储藏在电感中的这部分

能量将和集电极电路中的电容、电阻形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰。这种电源电压中断会产生与初级线圈接通时一样的磁化冲击电流瞬变,这个噪声会传导到输人/输出端,形成传导骚扰。
