于是再对PCB进行检查。改进PCB中原来存在的缺陷,发现测试频谱仪屏幕上显示的信号几乎没有减小。 PCA9555DB只去掉PCB有关因素后的电源端口传导骚扰的组成和水平如图1.10所示。这样也确认“PCB”不是导致电源端口传导骚扰超标的主要原因,从变化的相对幅度看,似乎可以忽略PCB的因素。

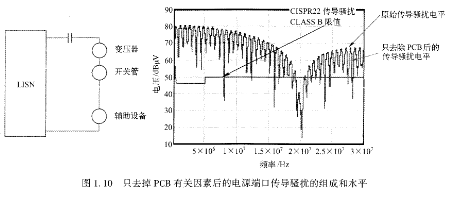

    图110 只去掉PCB有关因素后的电源端口传导骚扰的组成和水平到此为止还未能解决这个产品的传导骚扰问题,之所以会有这个结果,是囚为测试人员忽视了频谱分析仪上显示的信号幅度(测试结果)是以dB为单位显示的。下面看一下为什么会有这种现象。假如,因变压器问题产生的传导骚扰电平为σn;因电源中开关管产生的传导骚扰电平为0.7σn;因PCB设计缺陷产生的传导骚扰电平为0.1σΠ;因辅助设各产生的传导骚扰电平为0.01σll。在这种情况下,同时去掉变压器有关因素和去掉开关管有关因素后,测试结果就会有明显的改善,如图1.11所示c在此基础上再去掉原来认为毫无关系的PCB因素,结果叉会有很大的改变。同时去掉变压器、开关管、PCB有关因素后的电源端口传导骚扰的组成和水平如图1.12所示。
