在水轮机综合特性曲线中,其各曲线的含义是什么?

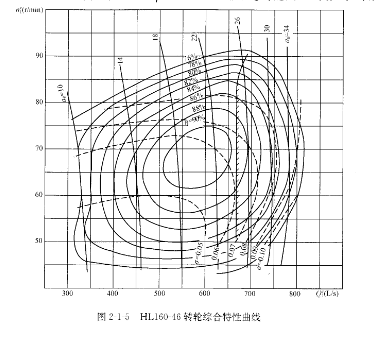

   答:水轮机在不同工况下的参数,是通过模型试验获得的,并表示在以Q′和″′为坐标的直角坐标系内,QS3125S1X称为综合特性曲线。水轮机综合特性曲线的绘制主要是根据水轮机模型试验中能量试验、空蚀试验所测得的参数而确定。其主要内容有等效率叩线、导叶(或喷针)等开度夕O线、等空蚀系数σ线、混流式水轮机的出力限制线、转桨式水轮机转轮叶片等转角线甲等,如图~915所示。在综合特性曲线图上各曲线的含义如下:①等效率叩=常数线,它与单位流量Q′,以及它们的乘积Q′・叩表征了能量性能;②等空蚀σ=常数线,表征空蚀性能;③等开口α。=常数线,表示导水叶的位置;④等转角甲=常数线,表示叶片角度的位置;⑤5%出力储备线,即留出5%出力储各量,但在5%出力储各线至最大出力之间,效率下降快,功率随流量增加缓慢,而空蚀显著变坏,因此,在此范围内是不经济的。对贯流式水轮机在95%处时,效率低,空蚀系数大,同样不宜选取。所以,在贯流式水轮机综合特性曲线上,一般不绘出力储各线。
