位操作指令(11种助记符) MAX1602EEE

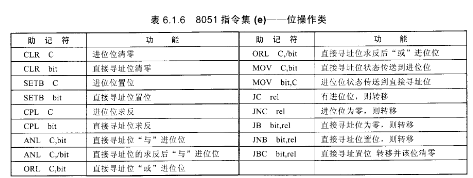

位操作类指令如表61,6所示。

位操作指令助记符:

CLR(Clear):位清零

sETB(SCt Bit): 仁Ⅰ詈l

CPL(Complement):位取反

ANL rAND Logic):位逻辑与

oRL(oR Logic):位逻辑或

MOV(Move):位传递

JC(Jump ifthe Carry aag is sct):有进位则转移

JNC(Jump if Not CaⅡy):无进位则转移

JB(Ju叨”fthe B⒒is sco:位为1则转移

JNB(Jump ifthe Bitis Not seO:位为0则转移

JBC(hmp ifthe B“is set and Clear the bit):位为1则转移,并清除该位

NoP tNo operatioω:空操作。

6.指令集中符号说明

Rn:当前选择的寄存器区的寄存器R0~R7。

@Ri:通过寄存器R0~R1间接寻址的数据RAM地址。

re1:相对于下一条指令第一个字节的8位有符号⑿的补码)偏移量。

drect:8位内部数据存储器地址。可以直接访问数据RAM地址rO0H~丌⑴或一个特殊功能寄存器(sF⑷地址(80H~FFH)。

#data:8位立即数。

#data16:16位立即数。

ut:数据RAM或sFR中的可直接寻址位。

耐dr11:ACALL或AJMP使用的11位目的地址。目的地址必须与下一条指令第一个字节处于同一个2KB的程序存储器页。

addr16:LCALL或LJMP使用的16位目的地址。目的地址可以是程序存空内的任何位置。
