计程模块
发布时间:2018/3/3 19:58:15 访问次数:310
计程模块:计程模块cnu是一个步长为1的模5加法计数器,每接收到5个百米脉冲,就输出一个500m脉冲; SMP04ESZ-REEL还通过开关DIP_B(3位)预置起步里程数,在“0干米→起步里程”的路程内,将起步里程数输出送译码/动态扫描模块进行显示,当超出起步里程数后,将实际千米数送译码/动态扫描模块进行显示。 “起步里程”和“开关DIP B设置”对应关系如表5.4.2所示。

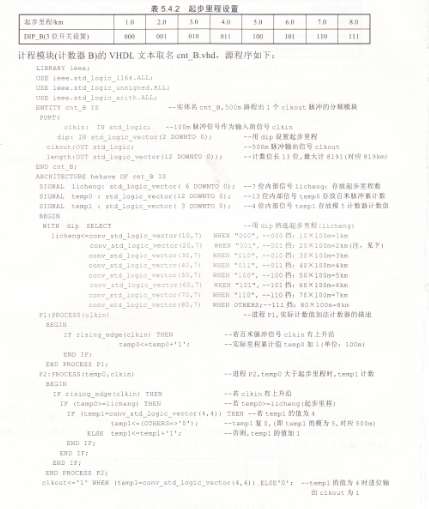

表5.42 起步里程设置
计程模块:计程模块cnu是一个步长为1的模5加法计数器,每接收到5个百米脉冲,就输出一个500m脉冲; SMP04ESZ-REEL还通过开关DIP_B(3位)预置起步里程数,在“0干米→起步里程”的路程内,将起步里程数输出送译码/动态扫描模块进行显示,当超出起步里程数后,将实际千米数送译码/动态扫描模块进行显示。 “起步里程”和“开关DIP B设置”对应关系如表5.4.2所示。
表5.42 起步里程设置
相关技术资料- 3-3计程模块
