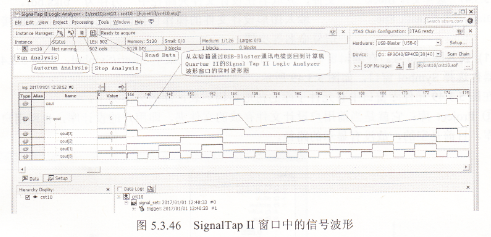

启动signalTapll进行采样和分析:在图5,3.46所示的signa1Tap Ⅱ界面,单击吁按钮,则在cl・t10的右侧就有绿色底的Acquisiticln in progreζ《采集进程中)字样显示。OCA7188QAD单击打开左下角的Data页窗口,然后拨动实验箱的拨动开关sW1(使能信号ell),使之由低电平变为高电平(使ell产生一个上升沿),则为sigllalTap Ⅱ提供一个采样触发信号,此时就能在Data页窗口中看到来自FPGA目标器件的实时信号。继续拨动开关sW1,每生成一个en上升沿,则Data页窗口中的波形就刷新一次,每一个采样触发信号来到后,重新采集的数据量是1KB。(思考:在图5.3,43中设置sigl△alTap Ⅱ参数时,能否用c1k作为采样触发信号?)

单击停止分析按钮,观察分析波形数据。

   调整波形大小以利观察:将光标移到波形区,光标变为十字带放大镜形状,单击则放大波形,右击则缩小波形。

   总线显示方式的转换:①右击数组qout左侧的图标躞,在弹出的下拉菜单中选择Bus Di叩lγF∝mat/UnsigIled Ⅱnc C腕⒒命令,可将qout总线转换为无符号线性图表,此处其呈现锯齿波形状。
