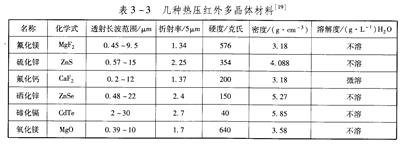

与单晶材料相比,多晶材料具有价格低、所匍备材料的尺寸几乎不受限制、 OPA354AIDBVR可制备大尺寸及多种复杂形状等优点。而且由于制备技术的完善,其性能与单晶相差无几。红外多晶材料种类较多,几乎所有的单晶材料均可制备相应的多晶材料。对于多晶材料,除了单晶材料的吸收因素外,杂质及缺陷是影响其红外性能的重要因素。几种采用热压法(HP)制备的红外多晶材料的特性数据如表3-3所示[19]。

   需要指出的是,由于目前ZllSe、Z鹏、MgF2等多晶材料制备技术日趋完善,已可制造出性能接近理论值的多晶材料,其性能与同类材料的单晶体基本一致。但在机械性能、热性能和加工性能方面却优于单晶材料,而且成本也低于单晶材料。因此除特殊用途外(如双折射特性),表3-3中多晶材料对应的单晶材料已较少研制和使用[19]。
