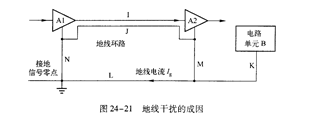

在电子产品的PCB设计中,抑制或防止地线干扰是需要考虑的最主要问题之一。KA3525而许多初学者不了解地线干扰的成因,因此对解决地线干扰问题也就束手无策了。所谓干扰,必然是发生在不同的单元电路、部件或系统之间,而地线干扰是指通过共用地线的方式产生的信号干扰。注意,这里所提到的信号,通常是指交流信号或跳变信号。地线干扰的形式很多,有人把它归结成两类:地线环路干扰、公共阻抗干扰,笔者认为应该还要加上地线环路的电磁耦合干扰,因此是三类。如图⒉-21所示,可以很好地说明三类地线干扰的成因。

   A1、A2是级联的两个放大电路。由于PCB设计的客观原因,各个电路单元在不同的板面位置,它们之间的连线必然有一定的长度,这就形成了导线(铜箔)电阻。导线的直流电阻虽然很小,大多数情况都可以忽略,但是对交流信号来说,其感抗成分不可忽略不计,尤其是频率比较高时更是如此。地线同样是导线,同样存在阻抗,因此图z-21中的地线J、K、L、M、N,就不能简单地看成是等电位连线了,应该把它们各自看成一个电抗元器件。有了这个基本概念,就很容易理解三种地线干扰了。
