通信接口的浪涌抑制电路的技术要求较高,因为除了满足浪涌防护要求外,还必须保证传输指标符合要求。A1280A-CQ172M加上与通信线路相连的设各耐压很低,对浪涌残压要求严格,因此在选择防护器件时较困难。理想的浪涌抑制电路应是电容小、残压低、通流大、响应快。

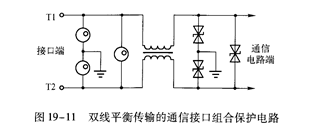

   如图19-11所示为双线平衡传输的通信接口组合保护电路。

   图19-11 双线平衡传输的通信接口组合保护电路

   该电路采用放电管与TⅤS组合保护方式,中间的共模扼流圈用来隔离放电管与TⅤS。放电管与TⅤS分别安装在通信线间及通信线与地之间,分别抑制通信线间的横向浪涌和通信线与地之间的纵向浪涌。通常情况下,平衡传输的通信线多采用双绞屏蔽线,此时横向浪涌一般非常小,通信线间横向浪涌抑制器件可以省略。

   当通信速率比较高时,TⅤS管务必选择低结电容式的器件,否则会影响通信的正常进行;特别是对那些主-从多机(假设为刀台)通信电路,每台设备上的保护线均是并联的,TⅤS管结电容会呈泥倍地增加,TⅤs管结电容若不够低,可能会出现双机通信正常,多机通信不正常的情况。为降低简单的通信接口成本,也可将中间的共模扼流圈换为两个独立的电阻,电阻的阻值在数欧姆到数十欧姆之间,在不影响正常通信的情况下,电阻可以尽量大些。
