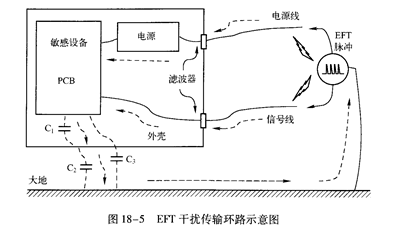

如图18-5所示为E凹干扰传输环路示意图。EFT是共模干扰,它必须通过大地回路完成整个干扰环路。 R1200503FN

   图18-5 EΠ干扰传输环路示意图

   EFT干扰源通过传导或空间辐射以共模方式进入敏感设各电源线或控制信号线,通过这些线缆以传导或辐射方式进人敏感设备内部PCB电路。若EUT为金属外壳,PCB上的EFT干扰通过PCB与金属外壳间杂散电容C1或直接通过接地端子传输到金属外壳,再通过金属外壳与大地之间杂散电容C2传输到大地,由大地返回EFT干扰源。

若EUT为非金属外壳,PCB上的EFT干扰通过PCB与大地之间较小的杂散电容C3传输到大地,由大地返回EFT干扰源,完成整个干扰环路。
