从EFT干扰的幅度分析

发布时间:2017/3/26 18:33:37 访问次数:659

   与其他瞬态脉冲一样,EFT抗扰度测试时施加在被测线缆上的EFT脉冲幅度从几百伏到数千伏。R1170H501B-T1应对此类高压大能量脉冲,仅依靠屏蔽、滤波和接地等普通电磁干扰抑制措施是远远不够的。对此类脉冲可先使用专用的脉冲吸收电路将脉冲干扰的能量和幅度降低到较低水平,再采取其他的电磁干扰抑制措施,这样才能使被测设备有效地抵抗此类干扰。

   从EFT干扰传输途径分析

   如图18-4所示,E「r干扰主要通过以下几种途径干扰被测设备的正常 工作。

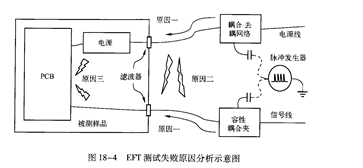

   图18-4 E「F测试失败原因分析示意图

   (1)E「r干扰通过耦合单元进人设备的电源线和控制信号线,在这些线缆上产生高达数千伏的共模脉冲噪声,并沿着这些线缆进人被测设备内部,当通过接口滤波器时干扰有所衰减,但依然有较高的干扰电压进人设各内部电源和PCB电路,影响PCB的正常工作。


   (2)注入到电源线或信号/控制线上的E田干扰会在传导的过程中向空间辐射,这些辐射能量感应到邻近的电缆上,通过这些电缆进人设备内部对电路形成干扰,当没有对EUT所有连接电缆采取Er防护措施时,容易出现这种现象。

   (3)注入到电源线或信号/控制线上的E「r干扰进人设备内部后,直接通过空间辐射对电路形成干扰。当PCB接口上有良好滤波措施,但传输线缆与电路距离较近时,容易出现这种现象。




   与其他瞬态脉冲一样,EFT抗扰度测试时施加在被测线缆上的EFT脉冲幅度从几百伏到数千伏。R1170H501B-T1应对此类高压大能量脉冲,仅依靠屏蔽、滤波和接地等普通电磁干扰抑制措施是远远不够的。对此类脉冲可先使用专用的脉冲吸收电路将脉冲干扰的能量和幅度降低到较低水平,再采取其他的电磁干扰抑制措施,这样才能使被测设备有效地抵抗此类干扰。

   从EFT干扰传输途径分析

   如图18-4所示,E「r干扰主要通过以下几种途径干扰被测设备的正常 工作。



   图18-4 E「F测试失败原因分析示意图

   (1)E「r干扰通过耦合单元进人设备的电源线和控制信号线,在这些线缆上产生高达数千伏的共模脉冲噪声,并沿着这些线缆进人被测设备内部,当通过接口滤波器时干扰有所衰减,但依然有较高的干扰电压进人设各内部电源和PCB电路,影响PCB的正常工作。


   (2)注入到电源线或信号/控制线上的E田干扰会在传导的过程中向空间辐射,这些辐射能量感应到邻近的电缆上,通过这些电缆进人设备内部对电路形成干扰,当没有对EUT所有连接电缆采取Er防护措施时,容易出现这种现象。

   (3)注入到电源线或信号/控制线上的E「r干扰进人设备内部后,直接通过空间辐射对电路形成干扰。当PCB接口上有良好滤波措施,但传输线缆与电路距离较近时,容易出现这种现象。
