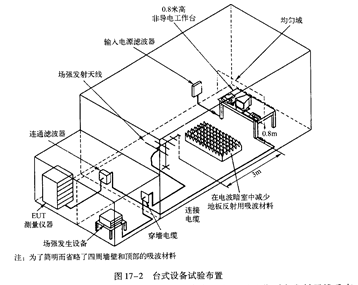

标准分台式设备和落地式设各两种情况,对RS测试试验布置进行了完整描述和详细说明。PCM1808PWR台式设备试验布置如图17-2所示。

   注:为了简明而省略了四周墙壁和顶部的吸波材料

   图17-2 台式设备试验布置

   测试时样品处于正常工作状态。发射天线高度固定,测试分别在发射天线垂直极化和水平极化下进行。发射天线应对受测设各的前后左右四个侧面逐一进行试验。当受测设备能以不同方向(如垂直或水平)放置使用时,受测设备六个侧面均应接受测试。

   标准也给出了一个通用的试验结果评价的分级。不同的产品或产品簇标准会根据产品的特点,选择合适的试验等级和相应的试验结果评价等级。并会根据具体被测产品各自不同的特点详细规定合适的合格判定准则。
