台式设各静电放电试验布置示意
发布时间:2017/3/23 21:35:24 访问次数:770
该标准对试验布置也做出了详细的规定,如图16-3所示为台式设备静电放电试验布置示意图。BCP53-16T1G

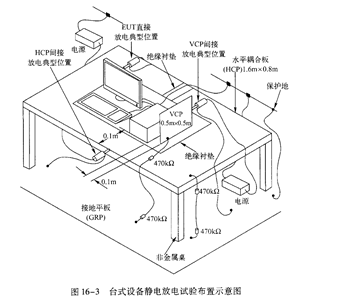

图16-3 台式设各静电放电试验布置示意图
在木桌上放置一个1.6m×0.8m的金属板,作为水平耦合板(HCP),可以对这个金属板直接放电。另外在距EUT0.1m的地方还要垂直放置一块0.5m×0.5m的金属板,这块金属板与水平的金属板要相互绝缘,作为垂直耦合板(ⅤCP)。受试设备距离水平板边缘的距离不能小于0.1m。当EUT较大时,可增加一块水平耦合板,但不能搭接起来,而要距离0.3m,短边相邻,通过电阻和电缆连到公共地上。
该标准对试验布置也做出了详细的规定,如图16-3所示为台式设备静电放电试验布置示意图。BCP53-16T1G
图16-3 台式设各静电放电试验布置示意图
在木桌上放置一个1.6m×0.8m的金属板,作为水平耦合板(HCP),可以对这个金属板直接放电。另外在距EUT0.1m的地方还要垂直放置一块0.5m×0.5m的金属板,这块金属板与水平的金属板要相互绝缘,作为垂直耦合板(ⅤCP)。受试设备距离水平板边缘的距离不能小于0.1m。当EUT较大时,可增加一块水平耦合板,但不能搭接起来,而要距离0.3m,短边相邻,通过电阻和电缆连到公共地上。
