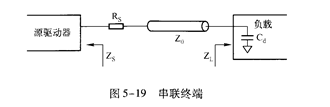

当在布线终端有集中负载或单一元器件时,串联终端是最佳选择。在源和传输线之间串联一个电阻的终端连接方式为串联终端,如图5-19所示。ID9301-30A50R在所有负载都在走线的远端(远离源)时,或者点对点的应用时,可以使用串联终端模式。

   通过匹配源驱动器的输出阻抗和传输线的阻抗,从接收器传来的反射信号可以被吸收掉。因此,串联终端的电阻为

   Rs=zOˉzs

   式中 Rs――串联电阻值;

   z。――传输线的特性阻抗;

   zs――源驱动器的输出阻抗。

   该串联电阻器必须尽可能地靠近源驱动器的输出端,并且最好不要在PCB上使用过孔连接这个电阻器,因为过孔存在分布电容和电感。这种配置方法不需要附加系统电源功耗,并且连接简单,实现方便。串联电阻的值选择在15~75Ω,通常选择33Ω。

   串联终端可以提供较慢的上升时间,引起更小的剩余反射及更小的电磁干扰,可以减小过冲,增强信号质量和信号完整性,也可以极小化功率耗散。串联电阻不但有助于减小射频能量的谱分布,还可减小地电位波动。串联终端也使得从公用源来的多个端接负载的分布容易实施,减少板上器件的使用数量和连线密度。串联终端虽然不会产生额外的功率消耗,但会减慢信号的传输速度。这种方式适用于时间延迟影响不大的丿总线驱动电路。
