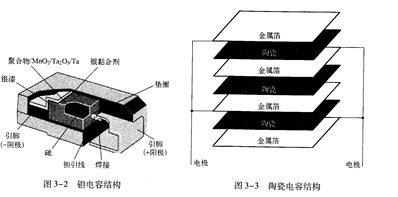

由于电容种类繁多,性能各异,选择合适的电容并不容易。但是电容的使用可以解决许多EMC问题。 C0402C0G1C050C020BC下面将描述几种最常见的电容类型及其性能与使用方法。铝电解电容通常是在绝缘薄层之间以螺旋状缠绕金属箔制成的,这样可在单位体积内得到较大的电容值,但也使得该部分的内部感抗增加。钽电容由一块带直板和引脚连接点的绝缘体制成,如图3-2所示,其内部感抗低于铝电解电容。

   陶瓷电容是在陶瓷绝缘体中包含了多个平行的金属片,如图3-3所示。其主要寄生为片结构的感抗。

   绝缘材料的不同频响特性决定着由其构成电容的频响特性。铝电解电容和钽电解电容适用于低频终端,主要是存储器和低频滤波器领域。在中频范围内(从kHz到MHz),陶瓷电容比较适合,常用于去耦电路和高频滤波。特殊的低损耗陶瓷电容(通常价格比较昂贵)和云母电容(结构与陶瓷电容类似,只是金属箔间的隔离层为云母片)适用于甚高频应用和微波电路。

   为得到最好的EMC特性,电容具有低的ESR(Eqt1i妃lent%ries Resistance,等效串联电阻)值是很重要的,因为它会对骚扰信号造成大的衰减,特别是在应用频率接近电容谐振频率的场合。
