对于二极管来说,正弦半波信号的极性是正向的,故屏幕显示的这条曲线即是被测二极管的正向特性曲线。显然,若改变集电极扫描发生器的输出极性、IP4264CZ8-20-TTL或将被测二极管的极性对调,屏幕显示的则是该被测二极管的反向特性曲线。

  三极管的测量。NPN型三极管9011的【cVcE特性曲线测量方法。

测量过程中,屏幕上的光点被首先移动至左下角,测试仪面板上的开关、按钮设置如下:峰值电压范围0~~90V,正(+)极性,功耗电阻250Ω,J轴的集电极电压1V/div,y轴的集电极电流1mA/div,重复性阶梯信号且极性为正(+),阶梯信号的电流为10uA/山v。

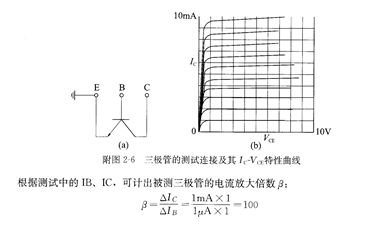

   通过转换测试开关,即可实现三极管输出特性的测量。先将“级/簇”旋钮旋转至适中位置,调节“峰值电压%”旋钮使得峰值电压逐渐增加,则屏幕上显示出一簇输出特性曲线;再调节“级/簇”旋钮,使得屏幕上在Ⅰc=10mA附近存在曲线,即三极管的rcVcE特性曲线(附图~96)。
