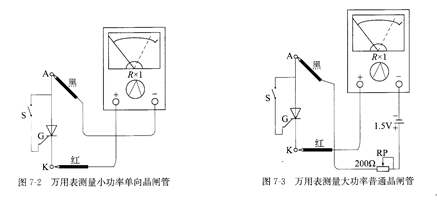

晶闸管触发能力的检测 对于小功率(工作电流在5A以下)的普通晶闸管,可以将万用表置于R×l挡位进行测量;测量时黑表笔接阳极、 MAX1510ETB+T红表笔接阴极,此时表针小幅度摆动,显示阻值为∞;用镊子或导线将晶间管的阳极与门极短路(图72),相当于给门极施加正向触发电压,此时若电阻测量值为几至几十欧姆(具体阻值根据晶间管管的型号不同亦不同),则表明晶闸管因正向触发而导通;再断开阳极与门极之间的连接(即红、黑表笔均不动,只将门极的触发电压切断),若表针保持不动,则表明被测晶闸管的触发性能良好。

   对于工作电流在5A以上的大、中功率普通晶闸管,因其通态压降UT、维持电流ⅠH及门极触发电压LJG均相对较大,而万用表R×1挡位所提供的电流偏低,晶闸管无法完全导通,故检测时可在黑表笔端串接一只⒛0Ω、可调电阻和1~3节1,5V干电池(视被测晶闸管的容量而定,其工作电流如果大于100A・则应采用3节1,5V干电池),如图73所示。
