电流场模型中导入坐标并导出磁场强度作为一次场源

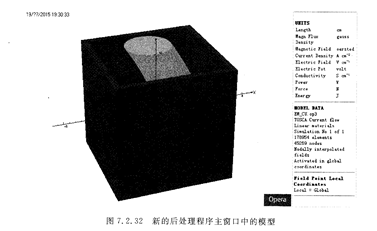

   在Opera Manager中双击打开之前生成的电流场模型的后处理文件EM_CU,op3,或MC74VHC1GT04DTT1者在之前的解算报告窗口中单击Post Process,弹出一个新的后处理程序窗口,如图7,2.32所示。

   主窗口显示了完整的铁壳和导线段实体,主窗口右侧为默认的场值单位和解算信息。下面将该铜通电导线段产生的磁场输出到文件。将刚才生成的静磁场模型中有限元中点的 直角坐标导入电流场模型,得到该直角坐标对应的各磁场强度分量,并输出到一个含有该直接坐标和对应该坐标的磁场强度的文件中。

   在计算该铜通电导线段产生的磁场前,需要先设置场值计算方法。单击菜单栏中命令Options→Reld Calculation Method,弹出如图7.2.33所示场值计算方法设置对话框。

   由于电流场模块中有限元直接解得的场值包含电流场而不包含磁场,磁场只能通过对电流场用积分法计算得到,因此需要先在对话框中设置计算方法为integration,即积分法才能在后续表格生成中得到所需磁场强度值。OpCra3D对计算方法的设置也可以用于计算更准确的磁场,可参见第3,1节电磁场相关内容或《Opera3d Reference Manual》。
