知识要点:

   ・用求得的稳态电流场MC74ACT259D计算空间磁场;

   ・学习使用表格命令在不同Opera3D计算模型中传递数据;

   ・使用Modeller中的TWIST命令对实体几何进行扭曲。

   模型介绍:

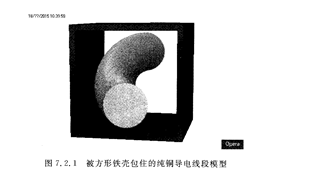

   本范例为一个被方形铁壳包住的纯铜导电线段,如图7.2.1所示。该导线段为一直接4cm的圆柱在铁壳内呈螺旋放置,具有扭矩20cm。该导电线段两端面间有电压差0.01V。

   这里需要说明的是,本例中的导电线并不是Opera3D内定义的导体,后者的电流密度假设为均匀分布的理想无阻导体,而前者的电流密度分布需要根据欧姆定律通过有限元法进行解算。
