首先求解稳态交变电磁场。该电磁MC14093BD场模型由一个通以交流电的导体线圈和一个靠近线圈的铜板组成。通过Opera Manager打开建模程序Modeller之后(参考第2.2节),创建导体线圈。由于超导线圈仅仅是载流导体,不涉及其他有限元问题,可在Opera3D中视作导体类,导体截面上的电流密度均匀分布,导体在空间产生的磁场仅用积分法求解,具有求解速度快,计算准确度高等特点,详见第1.2节及《Opera3d Reference Manual》。

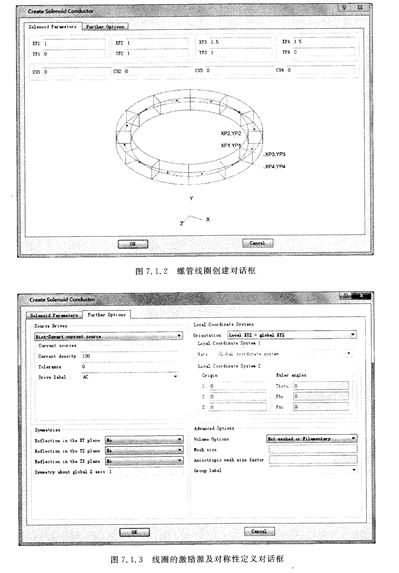

   单击工具栏的~Solenoid按钮,弹出如图7.1.2所示螺管线圈创建对话框。首先设置Solcl△oid Parameters选项卡。Opcra3D中螺管线圈是通过其矩形截面上矩形4点的坐标创建的。XP1,YP1是其中一个点P1的r向和z向坐标,XP2,YP2,XP3,YP3,XP4,YP4,以此类推,4个点P1,P2,P3和P4需按照顺时针或逆时针的顺序排列。螺管线圈截面可以是矩形,也可以是任意四边形。此外,CU1定义截面上第一个点处的曲率,即截面可以不是严格的四边形,而是带有圆角的四边形,默认为不带圆角的,此时CP的值均为0。打开对话框的Further Options选项卡,根据图7.1.3定义线圈的激励源及对称性等参数。
