双击冷屏任意处(由于前一小节中已经将冷屏的各个部分

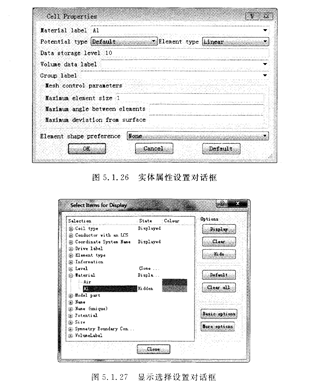

合并为一个实体,因此双击冷屏任意一处即选择了整个冷屏),再在主窗口任意处单击鼠标右键, HEF4511BP在弹出的快捷菜单中选择实体属性Cell Properties选项,弹出Cell Properties对话框。按图5.1,26所示填人数据。

   这里将冷屏的材料属性级别Data storage levcl设置为最高,即任何与其相交的其他实体(主要是过渡空气域)的材料参数和网格参数都将按照冷屏的参数设置。由于冷屏是我们关注的发生涡流的实体,因此其最大网格尺寸Maximum elemcmt size设置最小,即网格最密。单击oK按钮返回主窗口。

   此时,主窗口显示的仍然是冷屏。为了设置其内部过渡空气域的实体属性,同理继续隐藏冷屏。与前述类似,单击工具栏的显示选择按钮∷飕∷,弹出∝lect Itcms for)splay对话框如图5,1.27所示。
