在Name文本框输人自定义圆柱实体的名称Magnct,一个标准圆柱体Cylinder由上底圆心Centre of top、VC0529BRVC下底圆心Centre of base及圆半径Radius定义;图中Makc ll sidedprism选项代表将该圆柱体(或圆锥等)改为″边形,但如果″为2,则代表只是为了网格划分之便而将该圆柱体进行1/2剖分;Data storage leVel文本框用于设置材料特性的级别,级别越高,当两种材料所在的几何模型相交后,相交区域的材料特性将采用级别最高的那个,这里设定为10;Mate^a1下拉列表框中输人任意给该材料取的名字,在后续步骤中具体指定材料参数,这里材料名称取Per。单击OK按钮,主窗口如图3.1.3所示。

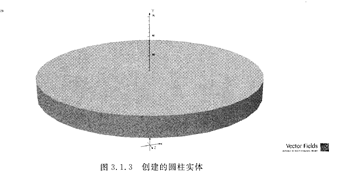

   图31.3 创建的圆柱实体

   然后建立匀场环和铁磁极。按照如上相似的圆柱体方式建立圆柱形匀场环和磁极。匀场环是一环状体,所以在圆柱实体创建对话框中选择Tube选项,如图3,1,4所示,其半径57cm,径向厚度10cm,轴向宽度2.5cm。这里需要注意的是对话框中Radius是外半径,内半径由外半径减去径向厚度Thickness得到。这里材料特性与之前不同,为铁磁材料,设为Fcr。
