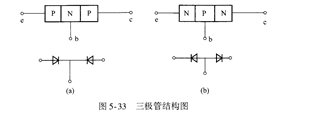

首先判定基极b。无论PNP管还是NPN管,均可看作由两只半导体二极管反极性串联而成。图5-33(a)、5-33(b)分别代表PNP管和NPN管。MAX202CPWR如果用一表笔碰触某个电极,用另一表笔依次碰触其他两个电极时,测出的电阻值都很大或者都很小,即可判定前一表笔接的是基极。若两次测出的电阻值是一大一小,相差很多,则证明前一表笔接的不是基极,应更换其他电极重测。

   对于有测三极管凡FE插孔的万用表,测出b极后,将三极管随意插到插孔中(当然b极是可以插准确的),测一下hrE值,然后再将管子倒过来再测一遍,测得九rE值比较大的一次,各管脚插人的位置是正确的。

   对无凡FE插孔的万用表,或管子太大不方便插人插孔的,对于NPN管,测出b极,将表置于R×1k挡,将红表笔接假设的e极(注意拿红表笔的手不要碰到表笔尖或管脚),黑表笔接假设的c极,同时用手指捏住表笔尖及这个管脚,将管子拿起来,用舌尖舔一下b极,看表头指针应有一定的偏转。如果各表笔接得正确,指针偏转会大些;如果接得不对,指针偏转会小些,差别是很明显的。由此就可判定管子的c、e极。
